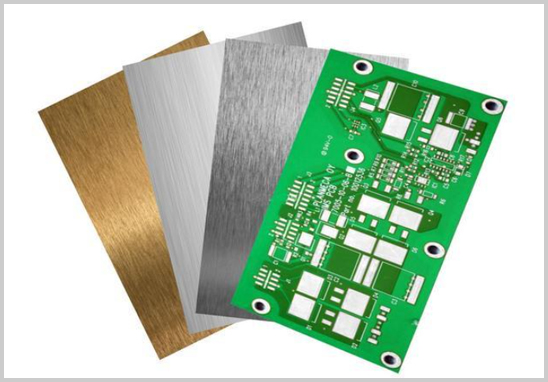

PCB制板中銅厚的重要性解析
——為什么“幾微米的差異”,會決定整塊線路板的性能上限?
在PCB制板過程中,銅厚往往不像板層數、線寬線距那樣“顯眼”,但在工程實踐中,它卻是影響電路板電流承載能力、散熱性能、可靠性與加工可行性的核心參數之一。
無論是單雙面PCB打樣,還是多層板、HDI、厚銅板量產,合理選擇銅厚,都是保證產品穩定性與一致性的前提。
一、什么是PCB銅厚?工程上如何定義?
PCB銅厚,通常指線路板上銅箔的厚度,既包括外層銅,也包括內層銅。
在行業中,銅厚一般用“盎司”來表示:
- 1 oz ≈ 35 μm
- 0.5 oz ≈ 18 μm
- 2 oz ≈ 70 μm
- 3 oz、4 oz 及以上通常稱為厚銅板
該換算關系源自IPC標準體系,是PCB行業通用定義方式。
二、銅厚對PCB性能的核心影響有哪些?
1. 決定線路的載流能力
在相同線寬條件下,銅越厚,可通過的電流越大,線路溫升越低。
如果銅厚選型不足,容易出現以下問題:
- 局部線路過熱
- 長期運行后銅箔疲勞、開裂
- 大電流區域壓降超標
這也是為什么電源板、功率板、工業控制板常選用2oz及以上銅厚。
2. 直接影響散熱能力
銅不僅是導電材料,也是PCB中重要的導熱通道。
適當增加銅厚,可以:
- 降低單位電流產生的熱量
- 提高熱量沿線路擴散能力
- 減少對額外散熱器件的依賴
在LED驅動、電源模塊、汽車電子等應用中尤為關鍵。
3. 關系到PCB的機械強度與耐久性
較厚的銅層在以下方面表現更優:
- 抗熱沖擊能力更強
- 多次焊接不易起皮、脫銅
- 插拔、振動環境下穩定性更好
對于工業級、汽車級PCB,這一點往往被視為“隱性可靠性指標”。
4. 影響阻抗控制與信號完整性
在阻抗板、多層高速PCB中,銅厚會直接參與阻抗計算:
- 銅厚變化會影響有效線寬
- 進而影響特性阻抗的一致性
- 若控制不當,可能引發反射、串?dāng)_等問題
因此,阻抗板通常需要在設計階段就明確銅厚,并在制板過程中嚴格控制。
三、不同應用場景下,銅厚該如何選?
1. 常規信號類PCB
- 推薦銅厚:0.5oz ~ 1oz
- 適用場景:消費電子、小電流控制板、信號采集板
- 優點:加工成熟、成本可控、適合快速打樣
2. 電源與功率類PCB
- 推薦銅厚:2oz ~ 3oz
- 適用場景:電源板、逆變器、驅動板
- 重點關注:線寬設計與散熱配合
3. 工業與汽車電子PCB
- 推薦銅厚:2oz 及以上
- 關注點:長期穩定性、熱循環可靠性
4. 厚銅PCB及特殊工藝板
- 銅厚:3oz ~ 6oz 或更高
- 常結合:厚銅工藝、樹脂塞孔、電金工藝
- 適用于:高電流、高可靠性應用
四、銅厚增加,對PCB制板工藝意味著什么?
從制板角度看,銅厚并非“越厚越好”,而是對工藝能力提出更高要求:
- 線路蝕刻難度增加
- 線寬線距控制更嚴格
- 孔銅均勻性要求更高
- 多層板壓合與對位難度提升
這也是為什么厚銅PCB、阻抗板、HDI板更依賴經驗成熟的PCB制板廠家來完成。
五、PCB打樣與批量生產階段,銅厚選擇的實用建議
1. 打樣階段就確認最終銅厚,避免后期量產參數變更
2. 大電流區域優先考慮“加厚銅 + 加寬線”的組合設計
3. 阻抗板必須由制板廠參與評估銅厚可制造性
4. 對于特殊工藝(厚銅、電金、樹脂塞孔),提前確認工藝窗口
六、結語:銅厚雖小,卻是PCB品質的“底層參數”
在PCB制板中,銅厚不是一個孤立參數,而是貫穿電氣性能、熱管理、機械可靠性與制造工藝的基礎條件。
選擇合適的銅厚,本質上是在為電路板的長期穩定運行“打底”。
對于需要PCB打樣、中小批量制造及特殊工藝支持的客戶而言,與具備豐富制板經驗、熟悉多種銅厚工藝的廠家合作,往往能有效降低試錯成本,提高項目成功率。
