PCB制板為什么要做塞孔？導電孔Via hole又名導通孔，為了達到客戶要求，線路板導通孔必須塞孔，經過大量的實踐，改變傳統的鋁片塞孔工藝，用白網完成線路板板面阻焊與塞孔，生產穩定，質量可靠。

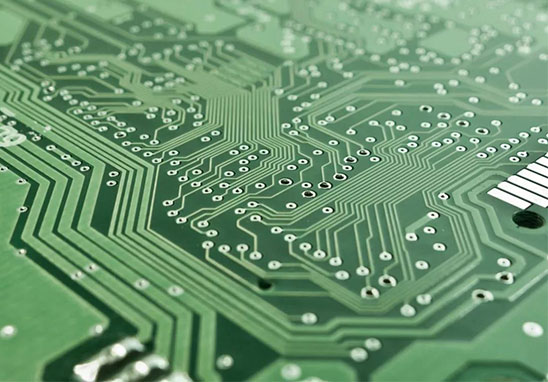

Via hole導通孔起線路互相連結導通的作用，電子行業的發展，同時也促進PCB的發展，也對PCB制作工藝和SMT加工技術提出更高要求。Via hole塞孔工藝應運而生，同時應滿足下列要求：
1. 導通孔內有銅即可，阻焊可塞可不塞；
2. 導通孔內必須有錫鉛，有一定的厚度要求（4微米），不得有阻焊油墨入孔，造成孔內藏錫珠；
3. 導通孔必須有阻焊油墨塞孔，不透光，不得有錫圈，錫珠以及平整等要求。
隨著電子產品向“輕、薄、短、小”方向發展，PCB也向高密度、高難度發展，因此出現大量SMT、BGA的PCB，而客戶在貼裝元器件時要求塞孔，主要有五個作用：
1. 防止PCB過波峰焊時錫從導通孔貫穿元件面造成短路；特別是我們把過孔放在BGA焊盤上時，就必須先做塞孔，再鍍金處理，便于BGA的焊接。
2. 避免助焊劑殘留在導通孔內；
3. 電子廠SMT加工以及元件裝配完成后PCB在測試機上要吸真空形成負壓才完成：
4. 防止表面錫膏流入孔內造成虛焊，影響貼裝；
5. 防止過波峰焊時錫珠彈出，造成短路。
深圳宏力捷PCB制板優勢
1. 能量產2層至14層，14-22層可打樣生產。
2. 最小線寬/間距：3mil/3mil BGA間距:0.20MM
3. 成品最小孔徑：0.1mm 尺寸:610mmX1200mm
4. 油墨：日本Tamura、Taiyo、富多肯；
5. FR4：生益、建滔、海港、宏仁 、國紀、合正、南亞、
(生益S1130/S1141/S1170),Tg130℃/ Tg170℃ T g180℃等高TG板材）
6. 高頻板：Rogers(羅杰斯)、Taconic、ARLLON；
7. 表面工藝：噴錫、無鉛噴錫、沉金、全板鍍金、插頭鍍金、全板厚金、化學沉錫（銀）、抗氧化（OSP）藍膠、碳油。
為什么選擇深圳宏力捷？
1. 實力保障
? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
