12. 電源、接地符號
PCB設計軟件PADS Logic放置電源符號較特別，必需在拉連接線狀態(tài)下，按鼠標右鍵，在右鍵選單中選取相對應的符號(如圖31)，當選定符號后，該連接線的網路名稱會自動更改為與符號相同的網路名稱，相關說明如下：

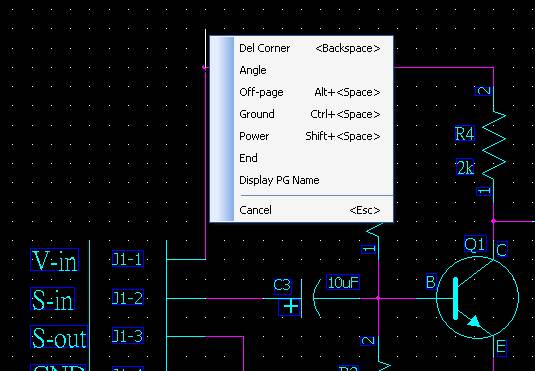

圖31 拉連接線狀態(tài)下鼠標右鍵選單
(1) 電源(Power)符號：
電源符號有下列幾種，可使用鍵盤 [Ctrl + Tab] 鍵切換：
上述符號前三種+5V符號的網路名稱(Net Name) [+5V]，并不會顯示出來，但是所有題目都要求顯示，所以鼠標左鍵二下點選電源符號，開啟「網路特性 (Net Properties)」視窗(如圖32所示)，勾選「網路名稱標簽 (Net Name Label)」選項，即可顯示網路名稱。

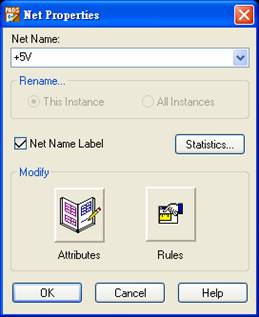

圖32 網路特性視窗
電源符號小技巧：
※在拉連接線狀態(tài)下，按鍵盤[Shift + 空白] 鍵，可快速選取電源符號。
※術科第一階段第四題的電源符號，如
所示，這時必須改變網路名稱，鼠標左鍵二下點選電源符號，開啟「網路特性(Net Properties)」視窗(如圖32所示)，在網路名稱(Net Name) 欄位輸入[VCC]，并勾選「網路名稱標簽(Net Name Label)」選項。
(2) 接地符號：
接地符號有下列幾種，可使用鍵盤 [Ctrl + Tab] 鍵切換：
上述符號網路名稱(Net Name)，并不會(也不需要)顯示出來。
接地符號小技巧：
※在PCB設計第二階段第二、三題的接地符號是「AGND」使用
，所以要特別將8051單晶片的第20腳位，原[GND] 改成[AGND]，修改方式如圖20。
(3) 端點連接(Off-Page)符號：
端點連接符號一般使用在兩距離較遠的零件腳位要相連接，例如不同圖紙(Sheet)間的零件腳位相連接，但有時為了電路圖的簡潔，連接器(Connect) 會使用端點連接符號來和電路相連接，放置端點連接符號后，會要求輸入該連接線的網路(Net Name)名稱。
端點連接符號符號有下列二種，可使用鍵盤 [Ctrl + Tab] 鍵切換：
端點連接符號小技巧：
※在拉連接線狀態(tài)下，按鍵盤 [Alt + 空白] 鍵，可快速選取端點連接符號。
※有些題目的端點連接符號，其連接線出線在另一邊，可用鍵盤[Ctrl + F] 鍵，做水平翻轉(X Mirror)即可。
※PCB設計第一階段第七題中，U1的第1腳位端點連接符號為「Q0」，表示其該腳位連接至「Q0」的網路名稱，我們必需自行定義U1第12腳的網路名稱為「Q0」，如此二者才能相連接。定義方式如下：
1. 按鼠標左鍵二下點選U1第12腳的連接線(不是點第12腳)，開啟圖32 網路特性視窗。
2. 在網路名稱(Net Name)欄位輸入[D0]
五、圖框文字輸入
1. 圖框欄位輸入
在PCB設計兩個階段的電路圖中，在圖框右下表格必須輸入以下欄位資料：
|
COMPANY﹕ |
深圳宏力捷 |
TITLE﹕ |
電路圖檔名 |
CODE﹕ |
工作崗位 |
|
DRAWN﹕ |
設計人 |
DATE﹕ |
20YY/MM/DD |
DRAWN NO﹕ |
設計編號 |
|
REV﹕ |
V1.0 |
SCALE﹕ |
1﹕1 |
SHEET﹕ |
1 OF 1 |
(1) 在欲輸入的欄位上按鼠標左鍵二下。例如：鼠標左鍵點選「<Company Name>」欄位二下，出現「欄位特性視窗(Field Properties)」(如圖33 所示)。
(2) 在「Value」欄位中輸入欄位內容。

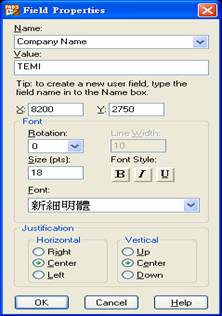

圖33 欄位特性視窗
※ 特別注意中文姓名部份，必須將字型設為細明體，且中文字中間需加入三個空白(否則電路圖輸出PDF時中文字會重迭)，完成后如圖34所示。在PCB設計的第二階段電路圖紙大小是「B」，所以不需改變。

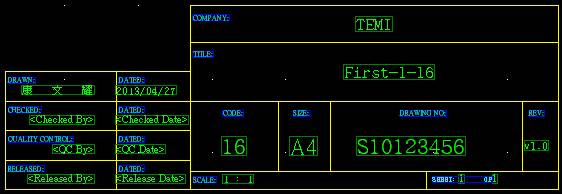

圖34 完成圖框欄位內容
2. 圖紙命名
在PCB設計的二個階段中，繪制完成的電路圖都必須為新圖紙命名。
(1) 點選功能表「 Setup / Sheets… 」選項，開啟「圖紙 (Sheets)」視窗(如圖35所示)。
(2) 點選
更改圖紙名稱為「TEMI-XX」，其中XX為崗位號碼。
(3) 按 [Enter] 再點選
關閉視窗。

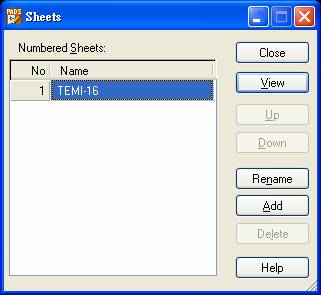

圖35 圖框視窗
