PCBA大講堂電子零件篇會每期為大家介紹一種電子零件，剖析它的構造、運作原理與應用至專題的可能性，這期我們介紹的是電阻。電阻的主要功能在于限制電流強度，并藉此控制回路，將電流導引至某個零件，或者保護另外一個零件等等。和往常一樣，我們會首先介紹電阻的原理與功能：
電阻是最基礎的電子零件之一，它的功能在于阻礙電流并造成電壓下降，通常，電阻上有兩條電線，連接電阻本體的兩端或兩側，電阻本體通常是由導電性相對較低的材質構成，電阻的單位是歐姆，以希臘字母Ω表示。
電路圖上，電阻表示法如上圖（左圖：傳統電路圖示；右圖：晚近歐系圖示），在歐系電路圖中，美系圖示有時會出現，反之亦然，字母K與M則分別表示千歐姆或百萬歐姆，這些字母代號在歐洲較常使用，但是，在美國也會出現，有時候，字母可以用來代替小數點的功能，舉例而言，4.7K電阻可以4k7表示，3.3M電阻可以3M3表示，依此類推。
電阻時常用來限制電容的充電速率、提供半導體(如雙極電晶體)適當?shù)目刂齐妷骸⒈ＷoLED或其他半導體零件避免電流過大、調整或限制音響線路的回傳頻率（搭配其他零件）、在數位邏輯線路中將輸入針腳的電壓向上或向下調整、或者控制線路中某處的電壓值，在最后這個應用方式當中，可以將兩個電阻依序排列作分壓器使用。
如果需要不同電阻的話，分壓計也可以作為電阻之用。
右圖是不同單位的電阻，由上往下電能消耗功率分別是3瓦特、1瓦特、0.5瓦特、0.25瓦特、0.25瓦特、0.25瓦特、0.125瓦特，誤差值則由上往下分別是正負5%、5%、5%、1%、1%、5%和1%，米黃色的電阻本體表示誤差值為5%、而藍色本體則通常表示誤差值為1%或2%；另外，藍色與暗褐色電阻內含氧化金屬膜零件，而米黃色電阻與綠色電阻則內含碳膜，電阻本體若是藍色或褐色，表示內含氧化金屬膜；而若電阻本體是米黃色或綠色，則表示里面含有碳膜。
原理
在阻礙電流、降低電壓的過程當中，電阻會吸收電能，然后以熱能的形式釋放，在現代多數的電路當中，散失的熱能都低于一瓦特以下。
如果R表示電阻（單位為歐姆），I表示流過電阻的電流（單位為安培），V表示電阻造成的電位差（電阻連接兩端的電位差距），根據歐姆定律，三者的關系如下：
V = I * R
換句話說，一歐姆的電阻代表當電位差為一伏特時，使得一安培的電流得以通過。
若W表示因電阻而散失的電能（單位為瓦特），則在直流電回路當中：
W = V * I
將歐姆定律公式移項之后，我們可以使用電流與電阻來表示瓦特數：
W = I^2 * R
當然，我們也可使用電壓與電阻來表示瓦特數：
W = V^2 / R
這些公式代換在您不知道電壓數或電流量時都可以用來求值。
在交流電的回路中，這幾個變數之間的關系也類似于此，只是電能的公式較為復雜一些。
各類電阻
? 軸型的電阻的外型是圓形本體兩端各伸出一條導線，而放射是電阻則較為少見，從電阻本體一端延伸出兩條平行導線。
? 精密電阻的定義通常是誤差值低于正負百分之一。
? 一般電阻穩定性較差，數值也較不淮確。
? 功率電阻則通常會散失一到二瓦特以上的電能，尤其用于電源供應器或電源放大器上，通常，這一類的電阻體積較大，而且可能需要散熱器或者風扇。
? 線繞電阻用于零件需要承熱的情況中，通常，線繞電阻會有隔熱管或者平式／圓柱形本體，外面則纏有許多層保護用線圈，線圈材質通常是鎳鉻合金（nichrome、Ni-chrome），外面包有一層塑膠漆，電路板溫度必須有所限制，因為電流通過線圈時產生的熱能可能會產生問題。但是，在日常電器用品如吹風機、烤面包機、扇葉式暖爐當中，鎳鉻合金零件通常是用來產生熱能的。此外，線繞電阻也用于3D成形機，用來將塑膠（或其他化合物）熔化并輸出成品。
? 厚膜電阻有時候會做成平整的方形，右圖就是一個例子，平面可發散十瓦特的電流，電阻值為1K。
? 表面貼裝型電阻通常包含一層電阻油墨，印在氧化鋁與陶瓷構成的本體上，常見的尺寸為六公厘，也就是2512規格。每一個表面貼裝型電阻都有兩個鍍鎳的終端，上有焊鐵，連接線路板的時候會融化。此外，上表層通常會以黑色環狀樹脂包覆，來保護電阻本體。
數值編碼
傳統上，通孔軸型電阻會印上三條色碼來表示電阻值，前面兩條各自代表0到9之間的數字，第三條色碼則表示乘上十的幾次方（也就是后面加上幾個零，從零到九），此外，會有第四條銀色或金色色碼，分別代表百分之十與百分之五的誤差值，但這種形式已經比較少見了。

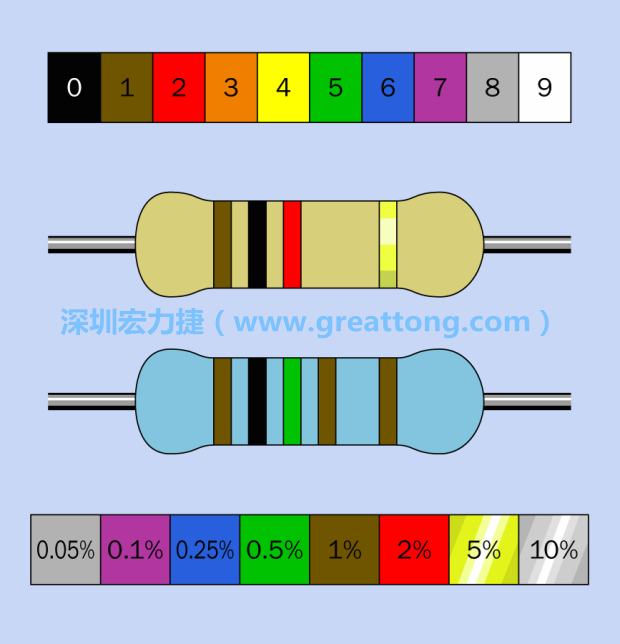

目前，許多電阻上面會有五條色碼，這樣一來，表示中間值或者零碎數值比較方便，在這套系統當中，前三條色碼代表數值（和先前提到的數值系統相同），第四條色碼表示十的若干次方，而在電阻另一端的第五條色碼則表示誤差值。在下面的圖表當中，數字或十進位值在上方以「光譜」的形式呈現，而誤差值（或精確度）則以下方銀色、金色和其他顏色來表示正負百分比。
在下圖當中有兩個電阻色碼范例，上面的電阻值為1k，從左到右為棕色、黑色（分別表示1、0）色碼，接著是第三條紅色（表示后加兩個零），最后，金色條帶表示誤差值為百分之五。下面的電阻值則是1.05k，從左到右依序是棕色、黑色、綠色（分別表示1、0、5），后面則是第四條棕色色碼（表示后加一個零），最右邊的黑色色碼則表示誤差值為百分之一。
在很久以前，有時電阻會以本體－尖端－圓點系統編碼，在這套系統當中，電阻本體顏色表示第一位數、尖端顏色表示第二位數，圓點則表示后面有幾個零，這套系統的數字光譜和先前提到的完全相同。
在所有的現代編碼系統當中，三條或四條表示數值的色碼會緊密相連，與誤差值的色碼之間會有較大空隙，閱讀數值條碼的時候，三到四條的數值色碼應該要在左側。然而令人困惑的是，某些電阻會使用前三條色碼表示數值，第四條色碼表示誤差值，另一頭的第五條色碼表示精確度，但是，這套系統相當少見。此外，在某些特殊用途中，會使用其他編碼系統有，比如軍事裝備等等。
穿孔型碳模電阻通常本體是米黃色的，而穿孔型金屬膜模電阻本體則通常是藍色，但是，在某些稀少的特例中，藍色本體也可以表示保險絲電阻（和保險絲一樣，過載時會融化，避免危險），而白色本體也可以表示不可燃電阻，遇到這些特例的時候需要加倍留意。
另外，有些現代的電阻值會直接以數字形式印在電阻本體上，表面貼裝型電阻數值也是直接以數字打印，但那是一套編碼系統，不能直接以數字來理解。最后一位數字表示電阻值后面有幾個零，接下來的兩到三個數字代表數值本身，字母R則用來表示小數點，因此，3R3的表面貼裝型電阻數值為3.3歐姆、330 則表示33歐姆，332 則表示3,300歐姆，上標有2152的表面貼裝型電阻數值就是21,500歐姆。
有一種表面貼裝型電阻上面的數字為零，這表示他是零歐姆電阻，功能其實與跳線相同。這么做是為了方便使用，可以透過自動化生產設備組裝，它的功能非常單純，就是連接線路板上的零件。
如果電阻值印在電路圖上，復印品質不好可能會造成小數點遺失、或者產生讓人誤解成小數點的污漬。歐洲系統為了解決這個問題，就使用字母來代替小數點，所以，5.6k電阻就印成5k6電阻，3.3M電阻則印為3M3，但是，這種標示用法在美國并不多見。
