BGA封裝的【
SMD(Solder Mask Defined)】與【
NSMD(Non Solder Mask Defined)】焊墊設計對于焊錫能力有什么影響？這兩種焊墊又對
PCBA的結合力有何影響？
二、加大零件腳焊錫的面積
請注意：這里指的是加大零件腳焊錫的面積，而不是增加焊錫量。
深圳宏力捷必須再?gòu)?qiáng)調一次：「焊接強度基本上與焊接的面積成正比」，在不考慮更換錫膏配方及電路板表面處理的前提下，想增強零件焊接強度的要點有二：
1、增加零件腳焊錫的接觸面積。不是體積喔！
如果僅在BGA的焊球處加入更多的焊錫量，基本上是不會增加其焊錫強度的，應為其焊錫面積不變，對于有引腳（如QFP）或有側面焊點（如電容）的SMD零件，增加焊錫量或許可以增加其焊錫強度，因?yàn)檫@些SMD零件的引腳有側邊焊點有機會可以吃錫，如果錫量增加后可以讓焊錫在焊腳側邊形成完好的弧度，相對的就可以有效增加焊錫強度，就像是樹木或電線桿怕颶風刮倒在側面加支柱類似，結構設計在轉彎處加R角也是一樣的道理，而弧形的焊錫則可以更有效分散應力。
所以，如果增加焊錫量可以讓焊錫爬上焊腳的側邊，甚至讓側邊焊錫爬得更高至完全包覆住焊腳，那么其強度一定會大大的增加，這比只有焊接在焊接底部要好太多了，因?yàn)槟阍黾恿撕稿a面積，而且其焊錫結構也被加強了。
可惜大部分SMD零件的引腳側壁不是因?yàn)槌杀究剂慷鴽]有做電鍍處理直接裸銅，造成容易氧化吃不上錫，要不然就是電鍍處理了，但是腳間距卻太小，造成PCB焊墊的設計怕短路無法擴大，以至于焊錫無法完全爬上其側邊并形成完美的弧型。

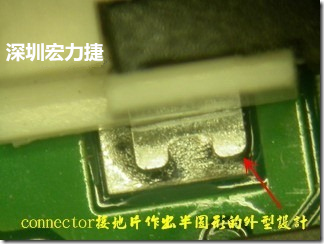

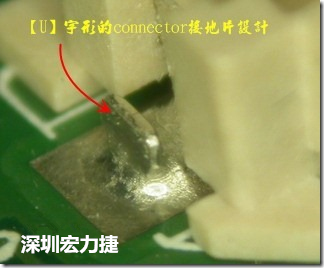

既然焊腳的側壁爬錫可以增加焊錫面積與焊錫強度，所以很多人就在接地腳(GND)的地方做文章，比如說在板對板連接器(B2B connector)兩端的接地片增加圓孔或半圓孔形狀，或是將其設計成"U"字型都有機會可以增加其焊錫強度。
既然談到了加大焊錫面積有助增強焊錫強度，就不得不稍微提一下BGA封裝在PCB端的SMD/NSMD焊墊設計對焊錫影響的優劣。
請注意不要將這里的【SMD (Solder Mask Defined)焊墊】與【SMD (Surface Mount Device)零件】搞混了喔！

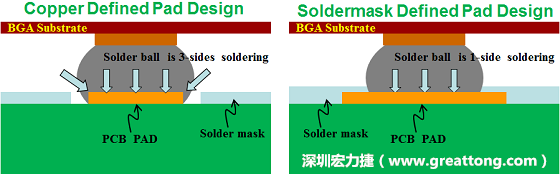

假設SMD與NSMD焊墊設計裸露出來的面積是一樣的，那么NSMD焊墊的焊接能力應該會比SMD焊墊來得優，之前說過了，這是因?yàn)镹SMD焊墊在焊錫時會連焊墊的側壁一起吃到錫，而SMD焊墊則沒有側壁。（NSMD又稱為銅箔定義焊墊「Copper Defined pad」）
但可別因?yàn)檫@樣就急著將所有的BGA焊墊都改成NSMD焊墊設計哦！凡事有利就有弊，這個世界是公平的，即使你看到的SMD及NSMD裸露出來的焊墊表面有一樣的大小，但SMD焊墊的尺寸其實比NSMD要來的大上許多（PCB Layout布線的設計而定），因?yàn)镹SMD的焊墊有一大部分只是被綠漆（Solder-Mask）給覆蓋住而已，就因?yàn)镹SMD的焊墊尺寸比較小，幾乎與BGA的錫球一樣大而已，所以一旦發生BGA錫球破裂時，經?？梢奛SMD的焊墊是連著錫球一塊被拔起的。
就如深圳宏力捷之前說過的，應力會自己尋找結合力最脆弱的地方來宣洩，當焊墊從NSMD改成SMD后，焊錫力也跟著增強之后，焊錫IMC層抵抗應力的能力大過了PCB銅箔附著于基材上的結合力時（SMD焊墊尺寸變小了），破裂的地方就轉變成了焊墊與FR4基材之間了。所以深圳宏力捷還是認為，如果想徹底解決BGA破裂的問題，應該還是要朝減少應力作用來進行，才有機會得到最好的改善。

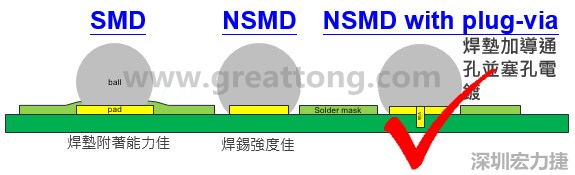

所以，結論是NSMD焊墊的吃錫性較SMD焊墊優，而SMD焊墊的焊墊結合力則比NSMD焊墊來得好。
SMD: Solder-Mask-Defined pads（防焊定義焊墊）
NSMD: Non-Solder-Mask-Defined pads，又稱為Copper Defined pads（銅箔定義焊墊）
2.使用通孔焊腳來取代表面貼焊
其實，電子零件采用表面貼焊(Surface mount)的焊錫強度再怎么改善，其抵抗應力的能力就是那樣，想要再增加焊錫強度就只能利用結構設計，將受到的應力傳導給其他的機構來承受，而最能立竿見影的就是直接將引腳做成直立的穿孔(Plating Hole)設計，這樣就可以將引腳受到的應力再傳導給PCB的孔壁來承受，相對的也可以增加焊錫的強度。較常見的作法是將零件的部份焊腳從表面貼焊制程改成通孔焊接，比如Micro-USB連接器的鐵框焊腳，它基本上還是走SMT制程，只是部份焊腳采用
PIH(Paste-In-Hole)制程，最新的Type-C也有連接器廠商出通孔及表面貼焊混合腳的零件。
另外，針對BGA封裝零件，可以考慮將導通孔放置于PCB端的焊墊上，目的就是在焊墊打上鉚釘以增強焊墊附著于FR4的強度，這就類似房子打地椿防震的道理類似，不過焊墊上的導通孔一定要電鍍填孔，否則BGA的錫球可能會形成孔洞(Void/bubble)問題，嚴重的話甚至?xí)斐烧眍^效應(head in pillow)的不良現象。
