本設計實例分享一種PCBA測試用的電路測試器，可以夾在每顆PROM上進行測試，不用將RPOM從電路板上拔下。



處理老舊技術會帶來有趣的挑戰；雖然現代的可程式化元件透過JTAG或SPI介面很容易實現電路測試(tested in circuit，或稱「線上測試」)，但測試較老的元件就沒這么方便了。



我從事的是一個大型有線數位電話交換系統的維護工作；這些系統最早是在1980年代初期設計的，但目前在美國各地仍能看到這些系統提供服務，因此需要經常維護和修理。其中，經常需要維修的板卡是音訊產生卡(tone generation card)，負責產生電話系統中用到的所有聲音訊號，比如鈴聲、忙線音、雙音多頻訊號(DTMF)和多頻(MF)訊號音。



這些聲音的產生是透過將數位化的聲音片段組合成完整的復合音；這片音訊產生卡上共有6顆采用24pin DIP封裝的老式1k×8可程式唯讀記憶體(PROM)，聲音片段就儲存在這些PROM內。這片板卡最常見的問題，是其中一顆PROM上的某個單元出現故障，但由于電路配置的原因，除非從板子上把PROM拔下來然后用編程器一顆顆讀，根本無法得知道是那一顆故障。



還好這些PROM都是插在板子上，比較容易拔；但畢竟已經待在原位許多年，有時也不太容易移動；無論如何，損壞良好PROM的風險很高，而且移除、測試和替換的工作十分繁瑣耗時。本設計實例分享一種電路測試器，可以夾在每顆PROM上進行測試，不用將RPOM從電路板上拔下；PCB板上有一個測試點(test point)，它能夠禁用PROM的位址驅動器(address driver)，所以其接取完全受測試電路控制。



只要將該測試點接地，測試器就可以依次安裝到每顆PROM上；該測試器上有一顆PIC16F887微控制器，透過計算縱向檢查總和(longitudinal checksum)驗證PROM，將計算出來的檢查總和與6個已知的正確檢查總和值進行比對。



如果能匹配，6顆綠色LED燈中的一顆就會點亮，顯示發現一顆良好PROM并做為辨識(這是很有用的，我就曾經插錯過PROM)；如果檢查總和都不匹配，則是會點亮紅色LED燈，顯示測試器連接的是一顆故障/無法識別的PROM。



該測試器的電路是用Diptrace設計的，軟體碼則是用Microchip的MPLABX開發。



測試器PCB連接到一個24接腳的DIP測試夾具；測試夾的一排接腳以穿透方式插入電路板，另一排接腳則以電線連接電路板，因此可以用擠壓方式張開。電路在測試中從電路板汲取店員，也可以透過6腳插頭(header)連接到5V電源，用以測試平臺上松散排列的PROM。

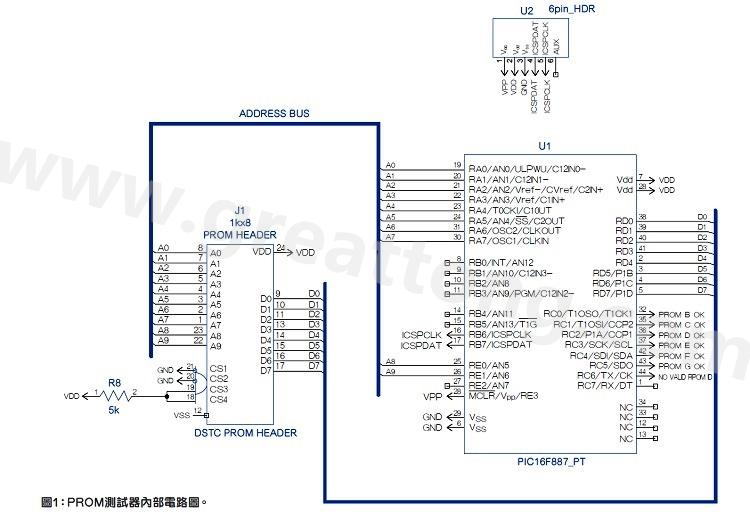

測試器的電路很簡單…
